Przegląd produktu

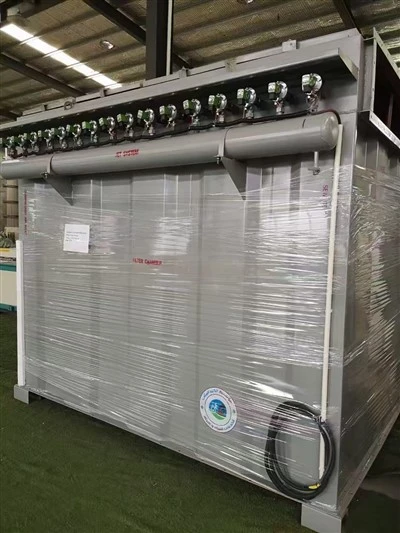

Przemysłowy odpylacz metalowy to system odpylający przeznaczony do scentralizowanego prowadzenia kanałów w wielu stacjach obróbki metali o dużej całkowitej objętości powietrza. Pył z obróbki metali ma zazwyczaj drobne cząstki, właściwości ścierne i możliwą zawartość mgły olejowej. Urządzenie składa się z okapu ssącego, kanału odgałęzionego, kanału głównego, jednostki filtrującej, wentylatora i urządzenia odpylającego. Pył wychwytywany jest lokalnie w każdej stacji wytwórczej i transportowany siecią kanałową do jednostki filtrującej; czysty gaz jest odprowadzany lub zawracany do warsztatu. System jest przeznaczony do scentralizowanego odpylania na wielu-stanowiskach, a nie do przenośnej pracy w jednym-punktie.

Kluczowe dane techniczne

Przedmiot	Parametr
Typ wyposażenia	Odpylacz kasetowy / workownica
Objętość powietrza	1000–30000 m³/h
Prędkość filtracji	0,8–1,5 m/min
Materiał wkładu	włókno poliestrowe, membrana PTFE
Materiał torby	antystatyczny filc igłowy poliestrowy
Typ kaptura	zamknięte, uniwersalne ramię ssące,-typ uzupełniający
Metoda czyszczenia	strumień pulsacyjny
Skuteczność usuwania kurzu	Większy lub równy 99,5%
Rozkład objętości powietrza w systemie	na stację, obliczone
Prędkość kanału	obliczona charakterystyka pyłu

Projektowanie systemu i inżynieria kanałów

• Rozkład objętości powietrza w systemie: całkowita objętość powietrza jest dzielona pomiędzy stacje zgodnie z prędkością przechwytywania okapu i współczynnikiem jednoczesnej pracy. Średnicę kanału odgałęzionego oblicza się na podstawie objętości powietrza każdej stacji i wymaganej prędkości kanału.
• Obliczanie prędkości w kanale: prędkość w kanale dobierana jest na podstawie wielkości i stężenia cząstek pyłu metalicznego. W przypadku pyłu aluminium i magnezu prędkość w kanale powinna być utrzymywana powyżej 20 m/s, aby uniknąć osadzania się.
• Konstrukcja z kanałem odgałęźnym: kanały odgałęzione są podłączone do kanału głównego pod kątem zmniejszającym opór systemu. Ilość kolan i promień gięcia są kontrolowane w celu zmniejszenia strat ciśnienia.
• Rezystancja systemu: całkowita rezystancja systemu obejmuje okap, kanał odgałęziony, kanał główny, jednostkę filtrującą i wylot. Ciśnienie wentylatora dobiera się tak, aby z pewnym marginesem pokryć całkowity opór systemu.
• Kontrola czyszczenia: sekwencja czyszczenia strumieniem impulsowym jest ustawiana w zależności od przegródek jednostki filtrującej i stężenia pyłu. Częstotliwość czyszczenia można regulować w zależności od spadku ciśnienia.
• Praca z wieloma-sekcjami: jeśli tylko część sekcji działa w tym samym czasie, można zastosować współczynnik jednoczesnej pracy, aby zmniejszyć całkowitą objętość powietrza w systemie i moc wentylatorów.
• W przypadku pojedynczej-stacji lub odpylania lokalnego z krótkim przyłączem kanałowym można porównać odpylacz do obróbki metali.

Aplikacje

• Odsysanie pyłu ze szlifierki i polerki
• Odpylenie szlifierki i maszyny tnącej
• Oczyszczanie dymów ze stanowiska spawalniczego
• Obróbka oparami cięcia laserowego

• Odpylanie warsztatów obróbki wyrobów metalowych
• Obróbka pyłu podczas obróbki form
• Odpylanie części samochodowych

Personalizacja i OEM

• Rozkład objętości powietrza w systemie obliczony na stację
• Średnica kanału odgałęzionego i prędkość kanału obliczona na podstawie charakterystyki pyłu
• Układ kanałów głównych dostosowany do rozmieszczenia urządzeń warsztatowych
• Rodzaj okapu dobierany do każdej operacji przetwarzania
• Skonfigurowano liczbę przegródek jednostki filtrującej i kolejność czyszczenia
• Ciśnienie wentylatora dobrane do całkowitego oporu systemu
• Regulacja napięcia/częstotliwości dla rynku docelowego
• OEM/ODM: dostosowany do projektu systemu z wieloma-stanowiskami i układu warsztatu; marka klienta na tabliczce znamionowej i szafie sterowniczej

Zamawianie i współpraca

MOQ	1 jednostka
Czas realizacji	do potwierdzenia poprzez konfigurację; konfiguracje standardowe zazwyczaj 15–30 dni
Zapłata	T/T 30% depozytu, 70% przed wysyłką; Akredytywa na widoku akceptowana w przypadku dużych zamówień
Warunki handlowe	FOB/CIF/EXW
Uszczelka	drewniana skrzynia lub paleta do transportu kontenerowego; duże systemy dostarczane w sekcjach
Port załadunku	Szanghaj / Ningbo / Qingdao
Gwarancja	jeden rok na wady produkcyjne w przypadku-materiałów eksploatacyjnych
Po-sprzedaży	wsparcie techniczne w zakresie projektowania systemu, układu kanałów i uruchomienia; dostawa części zamiennych do wkładów, worków, zaworów impulsowych i elementów kanałów

Często zadawane pytania

P: W jaki sposób objętość powietrza w systemie jest rozdzielana pomiędzy wiele stacji?

Odp.: Całkowita objętość powietrza jest dzielona według prędkości wychwytywania okapu i współczynnika jednoczesnej pracy. Objętość powietrza każdej stacji określa średnicę kanału odgałęzionego. Jeśli nie wszystkie stacje działają w tym samym czasie, można zastosować współczynnik jednoczesnej pracy, aby zmniejszyć całkowitą objętość powietrza w systemie i moc wentylatorów.

P: W jaki sposób określa się prędkość w kanale dla pyłu metalicznego?

Odp.: Prędkość w kanale dobierana jest w zależności od wielkości i stężenia cząstek pyłu metalicznego. W przypadku pyłu aluminium i magnezu prędkość w kanale powinna być utrzymywana powyżej 20 m/s, aby uniknąć osadzania się. W przypadku ogólnych pyłów metalowych prędkość w kanale jest obliczana tak, aby utrzymać pył w zawieszeniu bez nadmiernego zużycia kanału.
